Воздуховоды дымоудаления

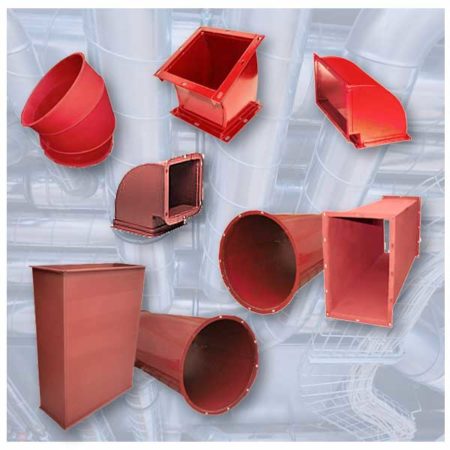

Воздуховоды для систем дымоудаления из черной и оцинкованной стали
Система вентиляции для удаления дыма – неотъемлемая часть оборудования объекта, целью которого является защита жизни и здоровья людей в случае пожара, а также сохранение имущества. Именно такие системы помогают снижать риск трагических последствий пожара, выступая фронтом борьбы с дымом и пламенем. Несмотря на кажущуюся простоту, воздуховоды для отвода дыма предъявляют высокие требования к качеству материалов и тщательности монтажа.
Прямой участок воздуховода сварного круглого
Прямые участки для систем дымоудаления изготавливаются из малоуглеродистой тонколистовой стали. Материал для прямых участков служит: сталь листовая и рулонная холоднокатаная толщиной от 1,0 до 1,4 мм по ГОСТ 19904-90, сталь листовая горячекатаная толщиной от 1,5 мм до 5,0 мм по ГОСТ 19903-74. Прямые участки для систем дымоудаления соответствуют требованиям ТУ 4863-001-84705473-2008 «Изделия для систем вентиляции, дымоудаления и кондиционирования» Серийный выпуск, разработанных в соответствии со СНиП 41-01-2003 «Отопление, вентиляция, кондиционирование» и пособие 6.91 к СНиП 2.04.05-91 «Огнестойкие воздуховоды». На всех прямых участках сварные швы выполняются в соответствии требованиям ГОСТ 32-42-79 и техническим условиям ТУ 4863-001-84705473-2008 «Изделия для систем вентиляции, дымоудаления и кондиционирования» Серийный выпуск.
| Основные характеристики: | |
|---|---|
| Материал: | оцинкованная стальчерная сталь |
| Толщина металла: | сталь рулонная холоднокатаная от 1,0 до 1,4 мм.сталь листовая горячекатаная от 1,5 до 5,0 мм |
| Диаметр: | от 100 мм. до 1250 мм. |
| Длина: | стандартная длина прямых участков 1250 мм.изготавливаются прямые участки длиной свыше 1250 мм до 2500 мм.минимальная длина прямых участков 100 мм. |
| Покрытие от коррозии: | грунт ГФ-021 по ГОСТ 25129-89.класс покрытия УП по ГОСТ 9.032-74 |
| *Также, предлагаем изготовление сварных воздуховодов и фасонных элементов по чертежам заказчика из черной и оцинкованной стали. | |
Прямой участок прямоугольного сварного воздуховода
Металлический прямой участок воздуховода для огнестойких вентиляционных систем, представляет собой трубу прямоугольного сечения. Прямоугольные воздуховоды дымоудаления являются прямошовными изделиями из черной или оцинкованной стали. Вентиляционные каналы дымоудаления делаются на сварке и имеют приваренные фланцы. Все сварные воздуховоды ГК «ЕВРОКЛИМАТ» покрыты грунтовкой.
| Основные характеристики: | |
|---|---|
| Материал: | оцинкованная стальчерная сталь |
| Толщина металла: | сталь рулонная холоднокатаная от 1,0 до 1,4 мм.сталь листовая горячекатаная от 1,5 до 5,0 мм |
| Сечение: | от 150×100 мм. до 2400×2400 мм. |
| Длина: | стандартная длина прямых участков 1250 мм.изготавливаются прямые участки длиной свыше 1250 мм до 2500 мм.минимальная длина прямых участков 100 мм. |
| Покрытие от коррозии: | грунт ГФ-021 по ГОСТ 25129-89.класс покрытия УП по ГОСТ 9.032-74 |
| *Также, предлагаем изготовление сварных воздуховодов и фасонных элементов по чертежам заказчика из черной и оцинкованной стали. | |
Заглушка торцевая круглая сварная
Заглушка круглого сечения для систем дымоудаления предназначена для закрытия торца воздуховода, тройника или другой детали стоящей в конце системы.
| Основные характеристики: | |
|---|---|
| Материал: | оцинкованная стальчерная сталь |
| Толщина металла: | сталь рулонная холоднокатаная от 1,0 до 1,4 мм.сталь листовая горячекатаная от 1,5 до 5,0 мм |
| Тип соединения: | на фланцах из сварного уголкабез фланцев |
| Материал для фланцев: | сварной уголок 25х25х4 ГОСТ 8509сварной уголок 32х32х4 ГОСТ 8509сварной уголок 40х40х4 ГОСТ 8509 сварной уголок 50х50х5 ГОСТ 8509г/к сталь 2,0 мм. г/к сталь 3,0 мм. |
| Покрытие от коррозии: | грунт ГФ-021 по ГОСТ 25129-89.класс покрытия УП по ГОСТ 9.032-74 |
| *Также, предлагаем изготовление сварных воздуховодов и фасонных элементов по чертежам заказчика из черной и оцинкованной стали. | |
Заглушка торцевая сварная
Заглушка торцевая прямоугольного сечения для систем дымоудаления предназначена для закрытия торца воздуховода, тройника или другой детали стоящей в конце системы.
| Основные характеристики: | |
|---|---|
| Материал: | оцинкованная стальчерная сталь |
| Толщина металла: | сталь рулонная холоднокатаная от 1,0 до 1,4 мм.сталь листовая горячекатаная от 1,5 до 5,0 мм |
| Тип соединения: | на фланцах из сварного уголкабез фланцев |
| Материал для фланцев: | сварной уголок 25х25х4 ГОСТ 8509сварной уголок 32х32х4 ГОСТ 8509сварной уголок 40х40х4 ГОСТ 8509сварной уголок 50х50х5 ГОСТ 8509г/к сталь 2,0 мм.г/к сталь 3,0 мм. |
| Покрытие от коррозии: | грунт ГФ-021 по ГОСТ 25129-89.класс покрытия УП по ГОСТ 9.032-74 |
| *Также, предлагаем изготовление сварных воздуховодов и фасонных элементов по чертежам заказчика из черной и оцинкованной стали. | |
Крестовина сварная круглая
Крестовины круглого сечения для систем дымоудаления предназначены для разводки по горизонтали или вертикали сеть воздуховодов. Крестовина представляет собой прямой участок воздуховода и врезанные в него врезки, количество врезок и сечение может быть различным. Крестовина круглого сечения может быть с прямоугольными врезками, с круглыми или в комбинации с прямоугольными и круглыми врезками. Врезки в крестовине могут быть расположены под различным углом.
| Основные характеристики: | |
|---|---|
| Материал: | оцинкованная стальчерная сталь |
| Толщина металла: | сталь рулонная холоднокатаная от 1,0 до 1,4 мм.сталь листовая горячекатаная от 1,5 до 5,0 мм |
| Тип соединения: | на фланцах из сварного уголкабез фланцев |
| Материал для фланцев: | сварной уголок 25х25х4 ГОСТ 8509сварной уголок 32х32х4 ГОСТ 8509сварной уголок 40х40х4 ГОСТ 8509 сварной уголок 50х50х5 ГОСТ 8509г/к сталь 2,0 мм. г/к сталь 3,0 мм. |
| Покрытие от коррозии: | грунт ГФ-021 по ГОСТ 25129-89.класс покрытия УП по ГОСТ 9.032-74 |
| *Также, предлагаем изготовление сварных воздуховодов и фасонных элементов по чертежам заказчика из черной и оцинкованной стали. | |
Крестовина сварная прямоугольная
Крестовина сварная прямоугольная представляет собой прямой участок воздуховода и врезанные в него врезки, количество врезок и сечение может быть различным. Крестовина прямоугольного сечения может быть с прямоугольными врезками, с круглыми или в комбинации с прямоугольными и круглыми врезками. Врезки в крестовине могут быть расположены под различным углом.
| Основные характеристики: | |
|---|---|
| Материал: | оцинкованная стальчерная сталь |
| Толщина металла: | сталь рулонная холоднокатаная от 1,0 до 1,4 мм.сталь листовая горячекатаная от 1,5 до 5,0 мм |
| Тип соединения: | на фланцах из сварного уголкабез фланцев |
| Материал для фланцев: | сварной уголок 25х25х4 ГОСТ 8509сварной уголок 32х32х4 ГОСТ 8509сварной уголок 40х40х4 ГОСТ 8509сварной уголок 50х50х5 ГОСТ 8509г/к сталь 2,0 мм.г/к сталь 3,0 мм. |
| Покрытие от коррозии: | грунт ГФ-021 по ГОСТ 25129-89.класс покрытия УП по ГОСТ 9.032-74 |
| *Также, предлагаем изготовление сварных воздуховодов и фасонных элементов по чертежам заказчика из черной и оцинкованной стали. | |
Круглые фланцы сварные
Сварные фланцы круглого сечения - это металлическое кольцо, изготовленное из стального уголка или полосы. По всей окружности изделия располагаются отверстия под болты, шпильки или другой крепеж. Внутренний диаметр сварного фланца в точности соответствует диаметру сечения круглого воздуховода. Обычно стандартные изделия имеют типовые размеры, но иногда встречаются стыки нестандартных параметров. Круглые фланцы сварные могут насаживаться как на оцинкованные вентиляционные изделия, так и на изделия из черной стали.
Отвод прямоугольного сварного воздуховода
Отводы прямоугольного сечения предназначены для плавного направления системы дымоудаления под углом по горизонтали или вертикали. Отводы сварные прямоугольного сечения используются для соединения прямых участков воздуховодов систем дымоудаления. Так же отводы прямоугольного сечения могут быть изготовлены с дополнительными перемычками из уголка, шпильки, прутка для увеличения жесткости и с рассекателями потока воздуха проходящего через отводы.
| Основные характеристики: | |
|---|---|
| Материал: | оцинкованная стальчерная сталь |
| Толщина металла: | сталь рулонная холоднокатаная от 1,0 до 1,4 мм.сталь листовая горячекатаная от 1,5 до 5,0 мм |
| Сечение: | от 150×100 мм. до 2400×2400 мм. |
| Длина: | 225 мм. - 1200 мм. |
| Угол поворота: | 15°, 30°, 45°, 90° |
| Покрытие от коррозии: | грунт ГФ-021 по ГОСТ 25129-89.класс покрытия УП по ГОСТ 9.032-74 |
| *Также, предлагаем изготовление сварных воздуховодов и фасонных элементов по чертежам заказчика из черной и оцинкованной стали. | |
Отводы сварные круглого сечения
Отводы круглого сечения предназначены для плавного направления системы дымоудаления под углом по горизонтали или вертикали. Производятся отводы в соответствии с методом холодной штамповки и с методом горячей протяжки. Поэтому отвод может работать практически во всех современных агрессивных и неагрессивных средах.
| Основные характеристики: | |
|---|---|
| Материал: | оцинкованная стальчерная сталь |
| Толщина металла: | сталь рулонная холоднокатаная от 1,0 до 1,4 мм.сталь листовая горячекатаная от 1,5 до 5,0 мм |
| Тип соединения: | на фланцах из сварного уголкабез фланцев |
| Материал для фланцев: | сварной уголок 25х25х4 ГОСТ 8509сварной уголок 32х32х4 ГОСТ 8509сварной уголок 40х40х4 ГОСТ 8509 сварной уголок 50х50х5 ГОСТ 8509г/к сталь 2,0 мм. г/к сталь 3,0 мм. |
| Угол поворота: | 15°, 30°, 45°, 90° |
| Покрытие от коррозии: | грунт ГФ-021 по ГОСТ 25129-89.класс покрытия УП по ГОСТ 9.032-74 |
| *Также, предлагаем изготовление сварных воздуховодов и фасонных элементов по чертежам заказчика из черной и оцинкованной стали. | |
Переход с круглого сечения на круглое сечение сварной
Переходы с круглого сечения на круглое сечение для систем дымоудаления предназначены для плавного перехода системы с одного круглого сечения на другое сечение. Длина переходов может быть любой, но существуют рекомендации по длине переходов исходя из аэродинамических параметров.
| Основные характеристики: | |
|---|---|
| Материал: | оцинкованная стальчерная сталь |
| Толщина металла: | сталь рулонная холоднокатаная от 1,0 до 1,4 мм.сталь листовая горячекатаная от 1,5 до 5,0 мм |
| Тип соединения: | на фланцах из сварного уголкабез фланцев |
| Материал для фланцев: | сварной уголок 25х25х4 ГОСТ 8509сварной уголок 32х32х4 ГОСТ 8509сварной уголок 40х40х4 ГОСТ 8509 сварной уголок 50х50х5 ГОСТ 8509г/к сталь 2,0 мм. г/к сталь 3,0 мм. |
| Покрытие от коррозии: | грунт ГФ-021 по ГОСТ 25129-89.класс покрытия УП по ГОСТ 9.032-74 |
| *Также, предлагаем изготовление сварных воздуховодов и фасонных элементов по чертежам заказчика из черной и оцинкованной стали. | |
Переход с прямоугольного сечения на круглое сечение сварной
Переходы с прямоугольного сечения на круглое сечение для систем дымоудаления предназначены для перехода системы с прямоугольного сечения воздуховода на круглое сечение. Переходы с прямоугольного сечения на круглое сечение позволяют компоновать в одной системе разные сечения.
| Основные характеристики: | |
|---|---|
| Материал: | оцинкованная стальчерная сталь |
| Толщина металла: | сталь рулонная холоднокатаная от 1,0 до 1,4 мм.сталь листовая горячекатаная от 1,5 до 5,0 мм |
| Длина: | L = 300 мм, если периметр перехода составляет до 2500 мм;L = 500 мм, если периметр перехода составляет более 2500 мм |
| Тип соединения: | на фланцах из сварного уголкабез фланцев |
| Материал для фланцев: | сварной уголок 25х25х4 ГОСТ 8509сварной уголок 32х32х4 ГОСТ 8509сварной уголок 40х40х4 ГОСТ 8509сварной уголок 50х50х5 ГОСТ 8509г/к сталь 2,0 мм.г/к сталь 3,0 мм. |
| Покрытие от коррозии: | грунт ГФ-021 по ГОСТ 25129-89.класс покрытия УП по ГОСТ 9.032-74 |
| *Длина переходов может быть любой, предлагаем изготовление сварных воздуховодов и фасонных элементов по чертежам заказчика из черной и оцинкованной стали. | |
Переход с прямоугольного сечения на прямоугольное сечение сварной
Переходы с прямоугольного сечения на прямоугольное сечение для систем дымоудаления предназначены для плавного перехода системы с одного прямоугольного сечения на другое сечение.
| Основные характеристики: | |
|---|---|
| Материал: | оцинкованная стальчерная сталь |
| Толщина металла: | сталь рулонная холоднокатаная от 1,0 до 1,4 мм.сталь листовая горячекатаная от 1,5 до 5,0 мм |
| Длина: | L = 300 мм, если периметр перехода составляет до 2500 мм;L = 500 мм, если периметр перехода составляет более 2500 мм |
| Тип соединения: | на фланцах из сварного уголкабез фланцев |
| Материал для фланцев: | сварной уголок 25х25х4 ГОСТ 8509сварной уголок 32х32х4 ГОСТ 8509сварной уголок 40х40х4 ГОСТ 8509сварной уголок 50х50х5 ГОСТ 8509г/к сталь 2,0 мм.г/к сталь 3,0 мм. |
| Покрытие от коррозии: | грунт ГФ-021 по ГОСТ 25129-89.класс покрытия УП по ГОСТ 9.032-74 |
| *Длина переходов может быть любой, предлагаем изготовление сварных воздуховодов и фасонных элементов по чертежам заказчика из черной и оцинкованной стали. | |
Частые вопросы наших клиентов по воздуховодам дымоудаления
Что такое воздуховоды для систем дымоудаления?
Воздуховоды для систем дымоудаления - это специальные конструкции, предназначенные для отвода дыма и горячего воздуха из зданий в случае пожара. Они обязательны для использования в промышленных зданиях, складах, торговых центрах, офисных помещениях, а также могут быть адаптированы для многоквартирных домов.
Какие материалы используются для изготовления воздуховодов для систем дымоудаления?
Изготовления воздуховодов для систем дымоудаления обычно производится из черной или оцинкованной стали, чтобы обеспечить высокую степень огнеустойчивости и прочности. Оцинкованная сталь имеет защитное покрытие из цинка, которое устойчиво к коррозии и продлевает срок службы продукта. Черная сталь - более экономичный вариант и может дополнительно обрабатываться антикоррозийными средствами в соответствии с требованиями заказчика.
Какие существуют требования к монтажу воздуховодов для дымоудаления?
Монтаж воздуховодов дымоудаления должен производиться квалифицированными специалистами в соответствии с нормами пожарной безопасности и вентиляции. Необходимо обеспечить герметичное соединение элементов, использование огнестойких крепежных материалов и правильный выбор сечения каналов. Важно учитывать температурный режим эксплуатации и предусмотреть использование изоляционных материалов там, где это необходимо.
Может ли наша компания произвести установку воздуховодов дымоудаления самостоятельно?
Рекомендуем профессиональный монтаж воздуховодов квалифицированным персоналом, знающим требования пожарной безопасности и строительных норм. Неправильно установленные воздуховоды дымоудаления могут быть опасны для жизни и здоровья.
Какими сертификатами должны обладать воздуховоды для систем дымоудаления?
Воздуховоды для систем дымоудаления должны иметь пожарный сертификат, если они составляют часть противопожарной системы. Сертификат соответствия пожарным нормам оформляется в обязательном порядке для воздуховодов, которые встроены в противопожарные системы. Такая сертификация проводится согласно пожарному техническому регламенту (ФЗ-123).
