Зонт вентиляционный круглый
от 2 750.0 ₽
Вентиляционные зонты являются необходимым элементом для защиты вентиляционных шахт от атмосферных осадков, таких как снег и дождь. Круглые зонты устанавливаются на шахтах с естественной и механической тягой, обеспечивая эффективную защиту и предотвращая попадание влаги внутрь. Выбор зонта осуществляется в зависимости от наружного диаметра шахты, установленного в проектной документации. Все присоединительные размеры зонтов строго соответствуют стандартным размерам воздуховодов и элементам, обеспечивающим проход вентиляционных шахт через конструктивные элементы здания. Это гарантирует надежность и совместимость с существующими системами вентиляции.
39
товаров продано за последние 3 месяца
10
посетителей смотрят этот товар прямо сейчас!
Описание
Описание зонтов вентиляционных круглых
Вентиляционный зонт круглый предназначен для защиты наружной части воздуховодов от атмосферных осадков, таких как дождь и снег. Это критически важный элемент системы вентиляции, который устанавливается на концах наружных участков воздуховодов. Зонт препятствует попаданию влаги, пыли и грязи внутрь вентиляционной сети, обеспечивая тем самым надежную работу системы.
Конструкция и тип соединения
Изделия монтируются на воздуховодах с помощью ниппельного соединения. Важно, чтобы типоразмер зонта соответствовал размеру сечения в месте стыка, обеспечивая совместимость между концами соединяемого воздуховода и зонтом.
Круглые зонты доступны с двумя типами соединений:
- Ниппельное соединение.
- Фланцевое соединение.
Подбор и проектирование
Выбор вентиляционного зонта осуществляется в соответствии с проектными требованиями и определяется присоединительным диаметром горловины шахты. Размеры конструкций должны соответствовать стандартам и спецификациям, установленным в проектной документации, чтобы гарантировать надежность функционирования системы.
Характеристики товара:
- Тип: круглый вентиляционный зонт.
- Материал: оцинкованная сталь.
- Тип соединения: ниппельное/фланцевое
- Размер: по требованию заказчика.
- Применение: для внешних воздуховодов с естественной и механической тягой.
Данное оборудование идеально подходит для установки в рамках качественной и эффективной вентиляции в зданиях различного назначения.
Спецификации
Спецификации зонтов вентиляционных круглых

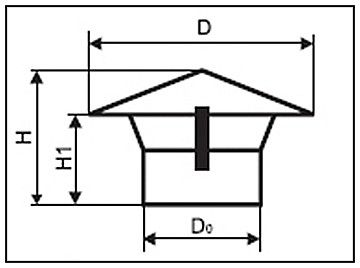

Условные обозначения
- D - диаметр колпака (мм)
- Do - диаметр основания (мм)
- H - высота (мм)
| Диаметр D, мм | Диаметр D1, мм | Высота Н, мм | Высота Н1, мм | ||
|---|---|---|---|---|---|
| 100 | 170 | 40 | 50 | ||
| 125 | 213 | 50 | 63 | ||
| 140 | 238 | 56 | 70 | ||
| 160 | 272 | 64 | 80 | ||
| 180 | 306 | 72 | 90 | ||
| 200 | 340 | 80 | 100 | ||
| 225 | 383 | 90 | 113 | ||
| 250 | 425 | 100 | 125 | ||
| 280 | 476 | 112 | 140 | ||
| 315 | 536 | 126 | 158 | ||
| 355 | 604 | 142 | 178 | ||
| 400 | 680 | 160 | 200 | ||
| 450 | 765 | 180 | 225 | ||
| 500 | 850 | 200 | 250 | ||
| 560 | 952 | 224 | 280 | ||
| 630 | 1071 | 252 | 315 | ||
| 710 | 1207 | 284 | 355 | ||
| 800 | 1360 | 320 | 400 | ||
| 900 | 1530 | 360 | 450 | ||
| 1000 | 1700 | 400 | 500 | ||
| 1120 | 1904 | 448 | 560 | ||
| 1250 | 2125 | 500 | 625 | ||
